LANケーブルの「基本的な分類（カテゴリー）」について

「ボトルネックの解消」のために、
「HUB」の交換もしましたが、LANケーブルも一部交換しました。

ところで、
LANケーブルには、↓このようなカテゴリーがあるのはご存じでしょうか？

	カテゴリー	通信速度	伝送帯域	対ノイズ性能	価格
新	CAT8	40Gbps	2,000MHz	◎	高
	CAT7	10Gbps	600MHz	◎
	CAT6A	10Gbps	500MHz	〇
	CAT6	1Gbps	250MHz	×
	CAT5e	1Gbps	100MHz	×
旧	CAT5	100Mbps	100MHz	×	低

※上に行くほど新しく、高速で、高額になります。
※通信速度はスピード、伝送帯域は一度に送れるデータ量です。

「通信速度」をみると、
1Gbpsの光回線が主流の現在では、「CAT5e」以上でないと、性能が充分に発揮できないことがわかります。

「伝送帯域」は、よく道路に例えられます。
例えば、
「CAT5e」と「CAT6」は、どちらも同じ制限速度（通信速度）ですが、
「CAT5e」が1車線だとしたら、
「CAT6」は2車線＋路肩のように、道路幅員（伝送帯域）が違う。
そんなイメージでしょうか。
CAT5eとCAT6の伝送帯域の違いイメージ図

つまり、
「CAT5e」と「CAT6」は、同じ1Gbpsですが、
オンライン〇〇のような双方向（ダウンロードとアップロード）が多い場合や、
ユーザー数が多い場合などは、「CAT6」を使った方が有利になります。

さて、

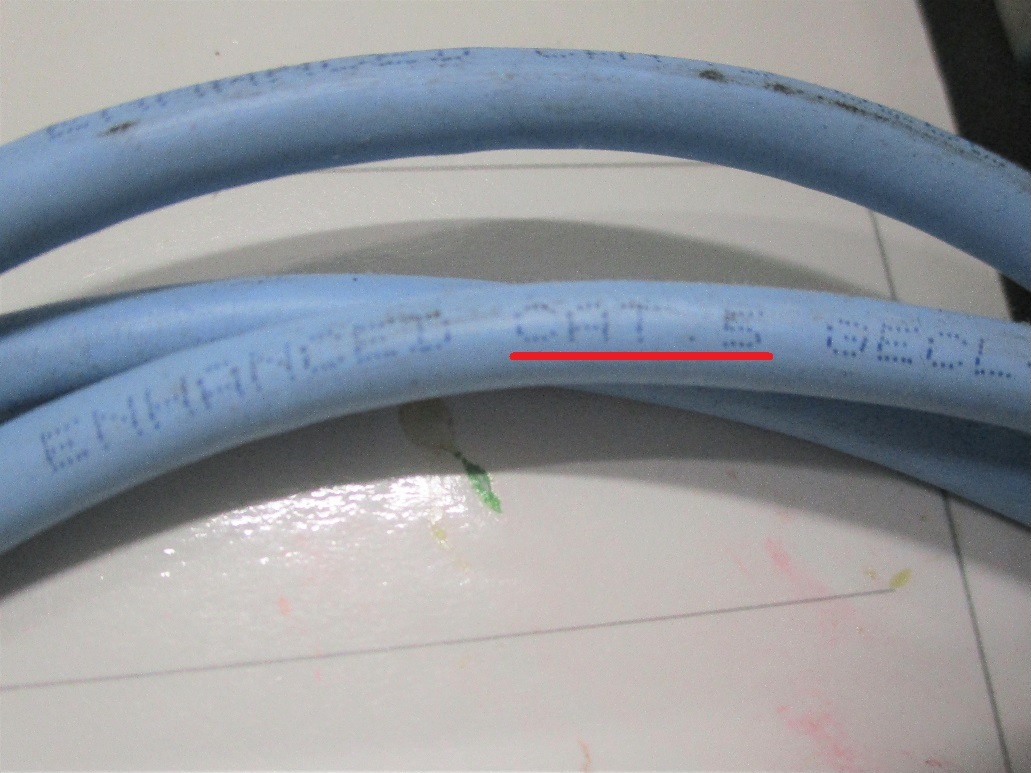

既存ネットワークのLANケーブルを調べてみたら、「CAT5」があちこちに・・・

※「CAT5」でもメーカーによっては、100Mbps以上出るモノもあります。

このように破損や劣化によって接続の不具合も出ます。
破損しているLANケーブル

ぜひ一度、確認してみてください。

LANケーブルの「その他の分類」について

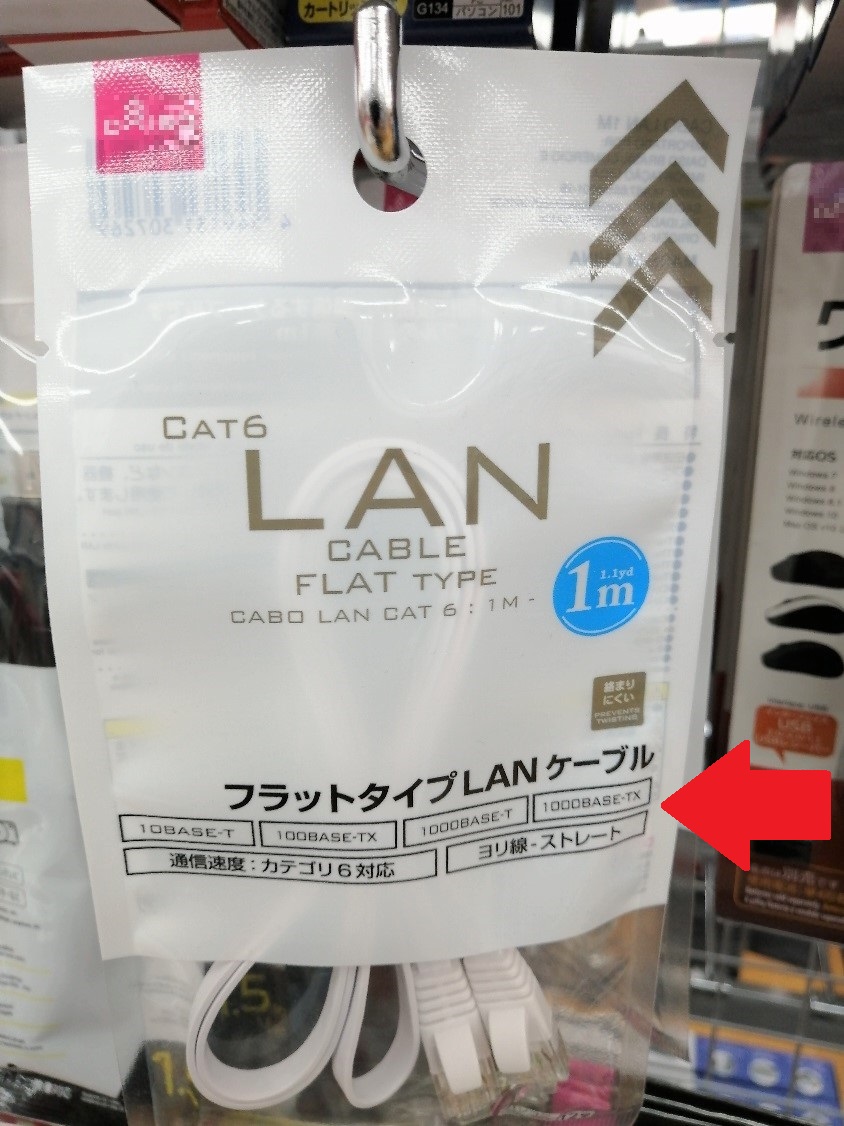

100均（ダ〇ソー）でLANケーブルを見かけました。

やはり「CAT6」が今のスタンダードということでしょうか。

良く見てみると、

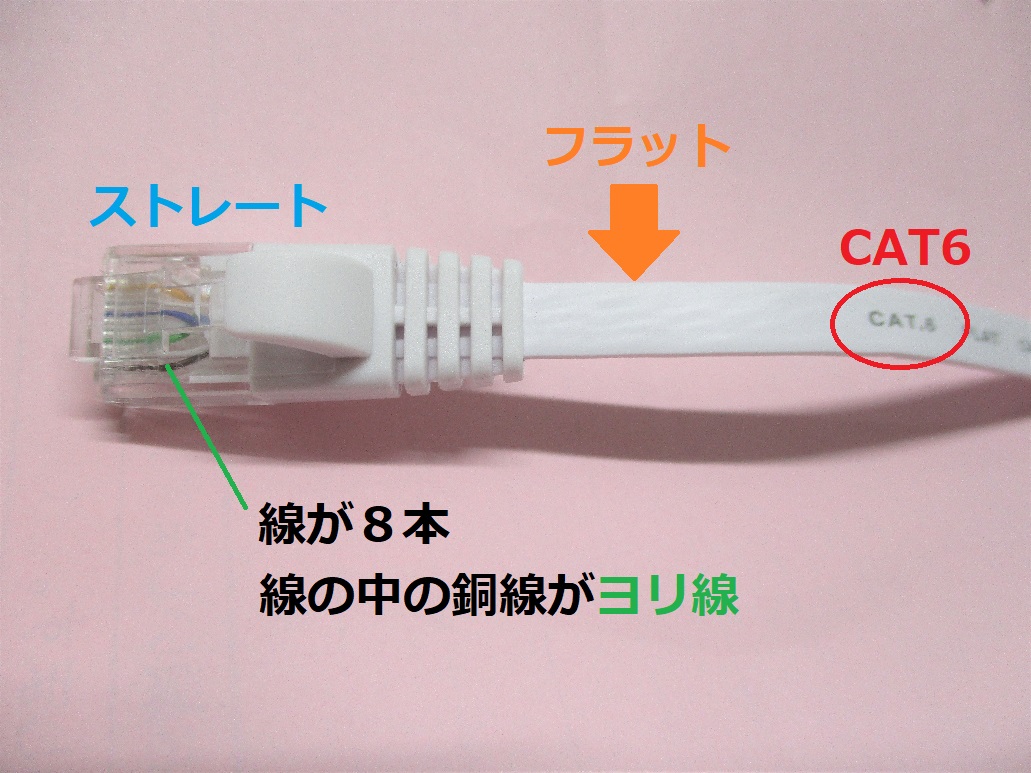

「フラットタイプ」「ヨリ線」「ストレート」と書いてあります。

カテゴリーの他に、
形状や機能の違いによって、３つの分類があります。
それぞれの分類について、マトメてみました。

「フラットタイプ」
ケーブルの断面形状により、「スタンダードタイプ」「スリムタイプ」「フラットタイプ」などに分類。
LANケーブル断面の形状

（断面図）
※「スタンダードタイプ」は、曲げにくいが、電気的特性に優れている。
※「スリムタイプ」は、曲げやすく、クランクなどの配線が得意。
※「フラットタイプ」は、カーペットの下や扉のスキマなどの配線が得意。
【参考】「LANケーブルの形状、どれが良いの？」（サンワダイレクトより）

「ヨリ線」
銅線の形状により、「単線」と「ヨリ線」の２種類に分類。

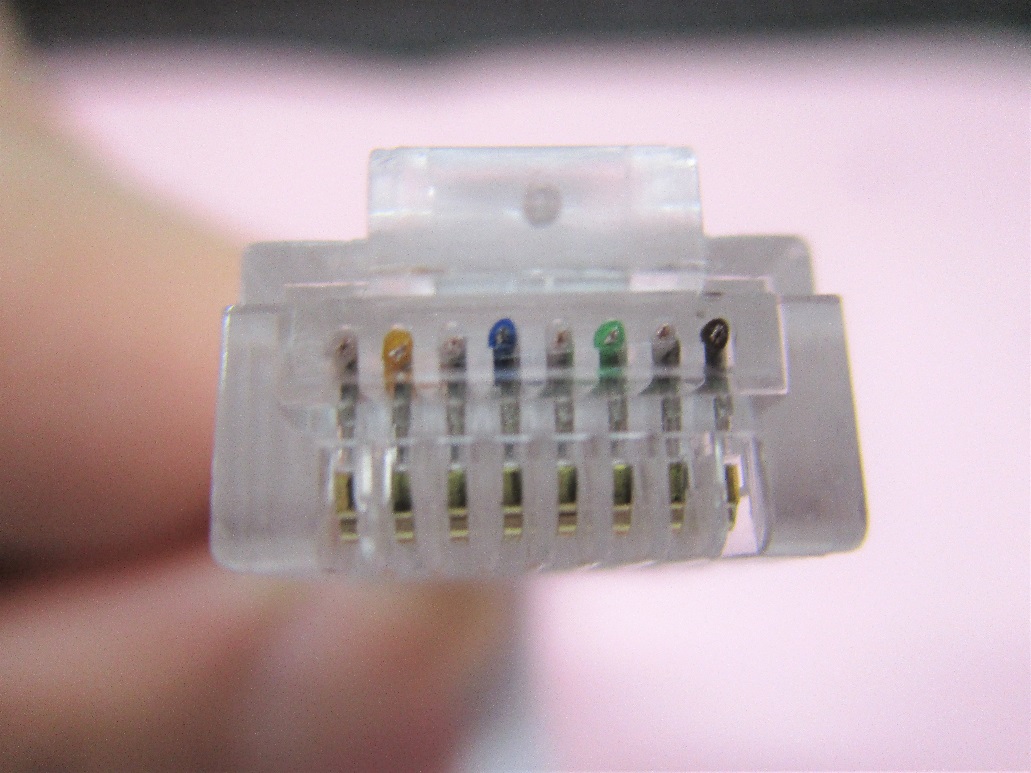

色のついた線の中をよ～く見ると、銅線が入っているのがわかります。

色のついた線の中のイメージ図です。

（断面図）
※「ヨリ線」は、「単線」より曲げやすい。
※「単線」は、「ヨリ線」より速度が速い。
【参考】「単線とヨリ線の違いは何ですか？」（ELECOMより）

「ストレート」
接続する機器により、「ストレートケーブル」と「クロスケーブル」の２種類に分類。
ストレートケーブルとクロスケーブルの違い

（縦断面図）
※実際は、色のついた線が8本あります。
※「ストレートケーブル」は、PCとHUBなどと接続する場合。
※「クロスケーブル」は、PCとPCを直接接続する場合。
【参考】「ストレートケーブルとクロスケーブルを見分ける方法」（BUFFALOより）

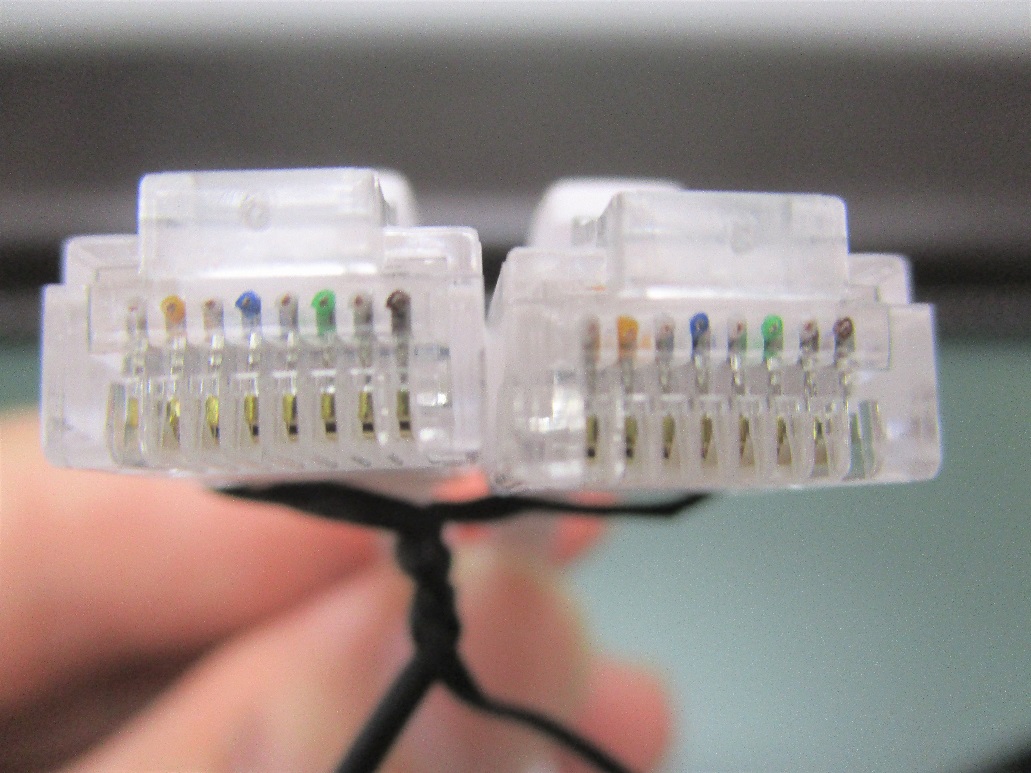

コネクターを並べて写してみました。

色の順番が同じなのがわかります。

次回は、
「無線ネットワーク増設工事」の様子をお伝えします。
いよいよ小鹿苑にWi-Fiが入ります。お楽しみに！

【関連記事】
「スピードアップ作成（①介護記録システム選考会）」（2020.11.05）
「スピードアップ作成（②ボトルネックの解消）」（2020.11.12）

外壁補修工事（⑥ピンニング工法、ベランダの塗装）

１.ピンニング工法
タイルの割れがひどい箇所は貼り替えますが、
多少のひび割れや浮いているタイルであれば、タイルの交換に比べて費用が抑えられるピンニング工法で施工するのが一般的です。

　タイルの浮き
①タイルと躯体の間に剥離(空洞)があること
②打診検査などで場所を特定
「外壁補修工事（①工事が始まりました）」

　ピンニング工法
①浮いている箇所にドリルで穴を開ける
②エポキシ樹脂（接着剤）を押し込む
③アンカーボルトで固定

ピンニング工法の模式図（断面図）

【参考】↓もっとわかりやすい説明動画です。

（↓YouTubeで視聴：4分33秒23秒）
「コニシ　ピンニング工法」（KONISHI BOND ch）

まずは、
外壁調査で浮きが判明した箇所をドリルで削孔（穴開け）します。

削孔するとき、大きな騒音と振動が発生します・・・

このように直接部屋に接する場所は、かなりの騒音と振動が。

ご利用者様、近隣の皆様にはご迷惑をお掛けして申し訳なく思います。

室内では、こんな感じに聞こえます。
録音してみましたので、体感してみてください。※音量注意

（↓YouTubeで視聴：11秒）
「ピンニング工法サンプル音源（室内）※音量注意※」

つづいて、削孔箇所に樹脂を注入し、ボルトを入れて穴を塞いで終了です。

２.ベランダの塗装
まずは、クラックの処理をします。

軒天の塗装

手すりの塗装

着々と綺麗になっていきます。

次回は、
「屋上のアスファルト防水工事」です。お楽しみに～

【関連記事】外壁補修工事シリーズ
「夏の日の2019」(2019.09.25)
「外壁補修等改修工事(建築工事)入札公告」(2020.06.30)
「外壁補修工事（①工事が始まりました）」(2020.09.10)
「外壁補修工事（②３F～５Fの足場組み）」(2020.09.14)
「外壁補修工事（③クレーン搬入、中庭の足場組み）」(2020.09.17)
「外壁補修工事（④足場のメッシュシート）」(2020.10.08)
「外壁補修工事（⑤シーリング打ち替え）」(2020.11.02）
スピードアップ作戦（②ボトルネックの解消）

ネットワークのチェック

小鹿苑には 35台のPCがありますが、

コロナ禍以降オンラインや動画が増えたせいか、インターネットやパソコンの遅さが気になっていました。

今のうちに、通信環境の整備とPCのメンテナンスをしておきたいと思います。
まずはじめに、ボトルネックの解消をしました。

オンライン〇〇においては、
インターネットの通信速度が、20Mbps位あれば快適と言われます。
20Mbpsは、音楽CD一枚(700MB)が約5分でダウンロードできる速度です。

※ダウンロード時間の計算式
＝ファイル容量(MB)×８(bit)／通信速度(Mbps)
＝700MB×8bit／20Mbps
＝280秒（＝4分40秒）　　　

まずは、
今のインターネットの通信速度がどのくらいなのか、スピードテストをしてみましょう。
Webで「FAST（NETFLIX社提供）」にアクセスすると、このようにスピードテストが始まります。

※平日15時頃測定。

おや？この時は、充分速度は出ていましたが・・・
小鹿苑のフレッツ光の契約速度は200Mbpsですので、約54％の損失があります。

そもそも、プロバイダー契約の「通信速度〇〇bps」は、
ベストエフォート（最善の努力＝保証はない）ですので、プロバイダーの混雑や不具合、屋内のネットワークの設定や性能によっては、契約の速度より遅くなることがあります。

調べてみたところ案の定、原因は「↓HUB」と「LANケーブル」でした。

「CG-SW16TXSR」（corega）2007年製！

HUBは、複数のPCを接続させる時に使う機械ですが、
使われていたHUBは、一昔前の規格100Mbpsまでしか対応していませんでしたので、これがボトルネックになってたんですね～。
※LANケーブルについては、次回お伝えします。

そこで、
今の標準規格1Gbps(1000Mbps)対応のHUBに交換してみたところ・・・

「BS-GSL2016」（BUFFALO）2019年製

スピードテストの結果は、なんと契約どおりの200Mbps！

※平日15時頃測定。MAX出るのは珍しいです。

プロバイダーのチェック
さて、ここからがポイントです。
そもそも、フレッツ光の200Mbpsって？・・・と思っている貴方。
そうですよね。今の光回線って1Gbps(1000Mbps)が標準ですよね～。

ネットで調べてみますと、
フレッツ光の200Mbpsもフレッツ光の1Gbpsも、月額料金が同じ5,940円なのです！

しかも、
電話一本で、工事なしで、ONU入れ替え無しで変更できるとのこと。
なんでやねん？と思いつつも、NTTに電話をして1Gbpsに切り替えてもらいました。

結果は・・・ジャカジャ～ン♪

※平日15時頃測定。この日の最高速度です。

当初に比べて約９倍のスピードアップ！
音楽CD一枚(700MB)が約7秒でダウンロードできます。
これなら当面は心配なさそうです。

問題のあるHUBとLANケーブルを全て交換・整理をして、
LANのボトルネックは解消されました。
あとは、プロバイダーとPCの問題かと思われます。

ところで、
プロバイダーの混雑や、PCのウイルスチェックやWindowsの更新などにより、このように遅くなることがあります。

※平日20時頃測定。それ以降は一桁台に低下・・・

プロバイダーが混雑する時間を避ければ、快適になります。
平日の場合は、12時前後と21時前後が混雑しているようです。
「主なメディアの時間帯別行為者率」（総務省「令和元年度白書」より）

次回は、
「LANケーブルの交換」についてです。お楽しみに～

おまけコーナー
今年はアニマルセラピーがないので・・・
スピードなら僕も負けないニャ♪

（↓YouTubeで視聴：25秒）
「超高速パンチ♪オスのマンチカン１歳です」

「ひだまり倶楽部」さんは、現在休止中だそうです。
コロナが収まったら、リアルなワンニャンの来苑をお待ちしております。

【関連記事】
「11月22日はワンワンニャンニャンの日」（2019.11.22）
「スピードアップ作戦（①介護記録システム選考会）」（2020.11.05）

【関連記事】ひだまり倶楽部さんブログ（昨年の小鹿苑慰問の記事）
「11月および12月の活動報告」（2019.12.25）
スピードアップ作戦（①介護記録システム選考会）

介護記録電子化へ
ICTを活用したスピードアップは、
労働力不足解消、働き方改革、感染症対策、国際競争力向上など・・・
国家的に重要なプロジェクトです。

今年に入り新型コロナの影響もあり、
小鹿苑も、遅まきながら介護記録の電子化を急ぐことに。

事前に調べて絞った３社にプレゼンをしてもらい決めることにしました。
プレゼンの様子です。

タブレットで操作を試してみます。

なかなか、シンプルで使いやすい印象でした。

最終的に１社に絞り込みが終わったのは10月の事。
業者への質疑応答の様子です。

システム担当者とオンラインで質疑応答を行いましたが、
先日ご紹介したスピーカーフォンがここでも役に立ちましたヨ。

ちなみに、
スピーカーの音（相手の声）は、広い福祉交流室の隅々まで届きましたが、
マイクの音（こちらの声）は、この位の距離でないと聞き取りづらかったようです。参考まで。

iPad、iphoneでの操作方法の確認です。

ようやく、端末の数量やカスタマイズの内容などの仕様案が決まりました。

通信環境の整備についてシリーズでお伝えします。
ちょっとマニアックなネタが続きますが、お付き合いください。笑

【関連記事】
「令和２年度介護職員等特定処遇改善加算算定に係る「見える化要件」について」（2020.04.01）
「オンライン周辺グッズ～part2～」（2020.09.23）
外壁補修工事（⑤シーリング打ち替え）

シーリングの打ち替え
下の写真の←みたいに、
外壁のタイルには、一定間隔にワザと大きなスキマを作って、シーリング材を詰めています。
なぜ、こんな大きなスキマをワザと作るのでしょうか？

こちらが打ち替え前の写真です。ボロボロですね。

外壁は、気温や湿度によって膨張したり収縮したりします。
また、台風や地震の振動によって、建物は揺れたり歪んだりします。
これらの動きをうまく吸収できるアソビがないとタイル同士がぶつかり合い、剥がれて落下する原因となるからです。
スキマに詰めたシーリング材は、防水とクッション効果があります。

シーリング材はシリコーン樹脂なので、当初は柔らかいのですが、
このようにヒビ割れて固くなった状態ですと、すでにクッションの役割もせず浸水もしますので、これを剥がして打ち替える必要があります。

今回使うシールング材は、
「ペンギンシールMS2500」という製品です。

基剤、硬化剤

トナー（色はニューグレー）

基剤＋硬化剤＋トナーを攪拌機↓で混ぜます。

攪拌の様子です。便利な道具がありますね～。

（↓YouTubeで視聴：28秒）
「シーリング材を攪拌する様子」

そして、打ち替え後はこんなにキレイに。

※タイル目地の洗浄もしてます。

施工写真をご覧ください。

①古いシーリング撤去

カッターなどで剥がします。

②シーリング塗布

養生テープを両脇に貼り、ヘラを使ってシーリング材を綺麗に整えます。

③打ち替え完了です。

いい仕事してますね～。

シーリング材いろいろ
ところで、
シーリング材（コーキング剤）などの補修材は、施設管理でも必需品ですが、
ホームセンターへ行くと色々あって迷ってしまいますね。

例えば、
これは水を混ぜるだけで使えるセメントです。

タイルの部分的な貼り替えや大きな穴埋めなどに使えます。

こちらは、
防カビ剤入りアクリル樹脂系のチューブタイプです。

ちょっとしたスキマの充填に便利です。夏場、アリの侵入阻止にも。

コーキングガンを使って押し出すシリコーン樹脂系のカートリッジタイプです。

サッシなど長い距離を施工する時に便利です。

他にも山ほどありますが、使用する場所や素材などによって違いますので、写真を撮って店員さんに尋ねてみるのが良いかもしれません。

次回は、
「ピンニング工法とベランダの塗装」です。お楽しみに～

【関連記事】外壁補修工事シリーズ
「夏の日の2019」(2019.09.25)
「外壁補修等改修工事(建築工事)入札公告」(2020.06.30)
「外壁補修工事（①工事が始まりました）」(2020.09.10)
「外壁補修工事（②３F～５Fの足場組み）」(2020.09.14)
「外壁補修工事（③クレーン搬入、中庭の足場組み）」(2020.09.17)
「外壁補修工事（④足場のメッシュシート）」(2020.10.08)
