新型コロナ対策としても、ハードの整備が急ピッチです。

スマホやタブレットなどに対応するため、
無線ネットワークの整備をすることにしました。

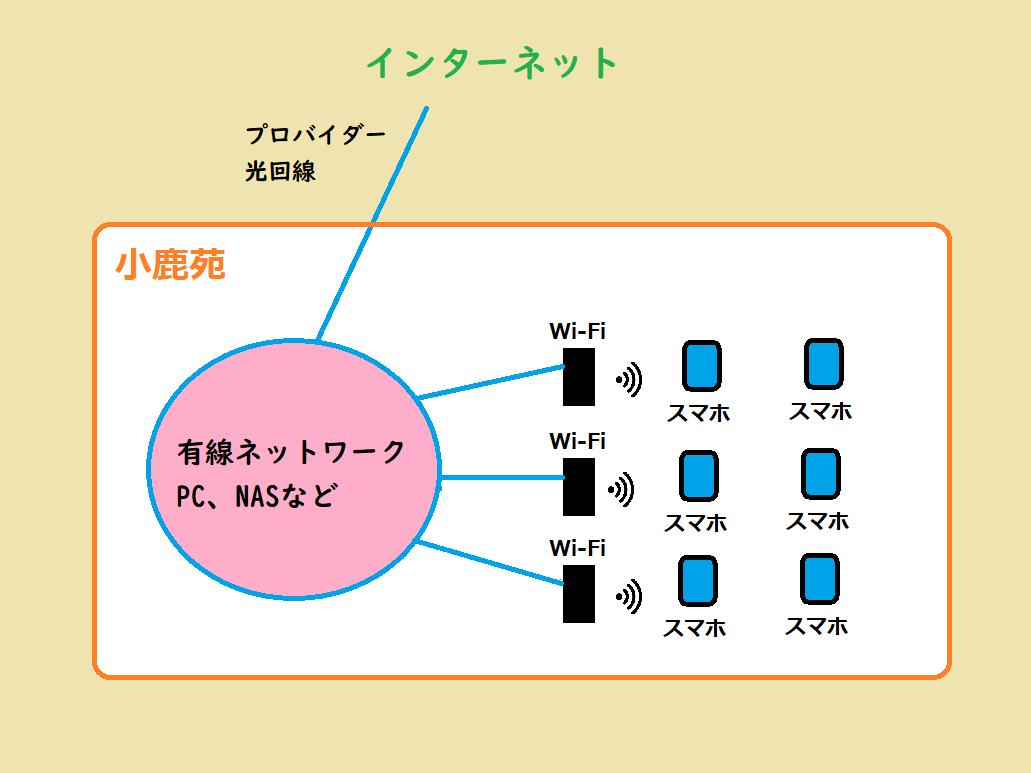

通常は、
有線ネットワークのHUBにWi-Fiルーターを接続させます。

Wi-Fiルーターと数本のLANケーブルをそろえるだけなので、この方法が安くて簡単です。
場合によっては、Wi-Fiルーターの設置場所の制約があったり、配線が乱雑になったりします。

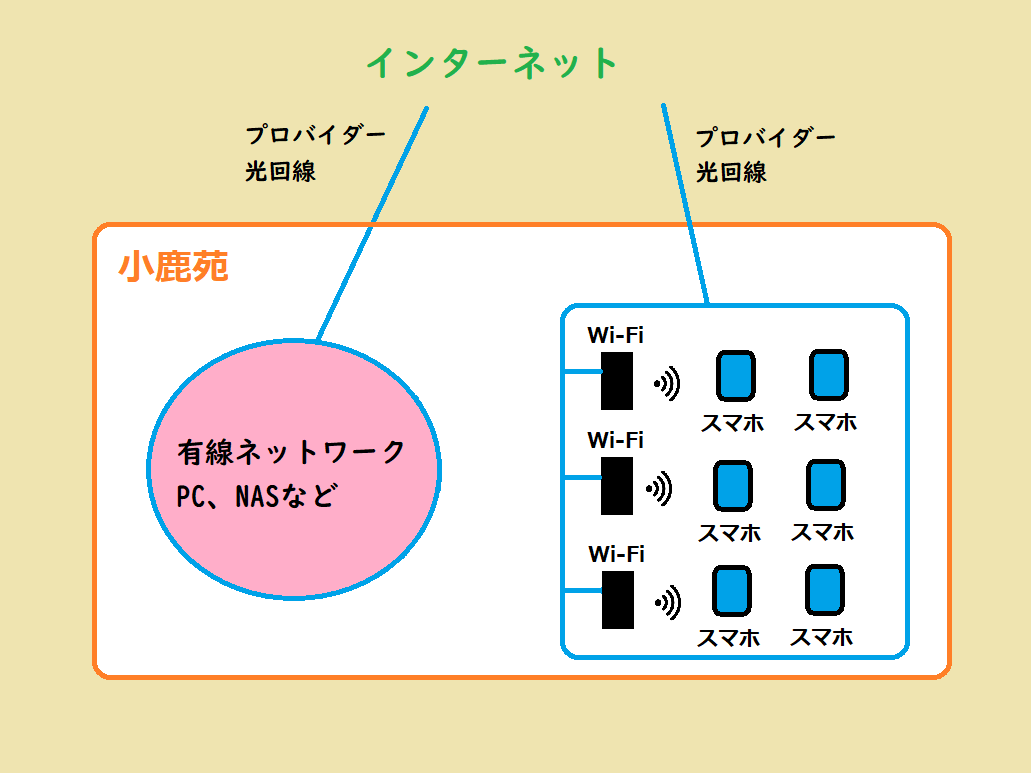

しかし今回は、
既存の有線ネットワークが古いため、
今の規格にあった無線専用のネットワークを新たに設置することにしました。

無線ネットワークを有線ネットワークに接続すれば、プロバイダーが1つですむので安価ですが、完全に分離させました。

完全に分けるメリットは他にも、
①セキュリティが高い
②回線の混雑を緩和できる（有線35台、無線19台、＋αなので）
③通信障害時の原因特定がしやすい
④通信障害時に回線が確保できる　などあります。

しかし、デメリットもあります。
設置費用、プロバイダー料金やセキュリティ機器などの費用がかかることです。
通常であれば整備が難しかったのですが、今回は「新型コロナウイルス感染症緊急包括支援事業」により整備させていただくことができました。

有線と無線を一緒にする場合、
「VLAN（仮想LAN）」という方法を使えば、セキュリティが強化されます。
【参考】「Webスマートスイッチ設定事例集」（BUFFALOより）

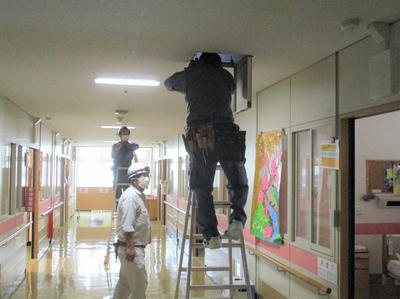

LAN設置工事の様子

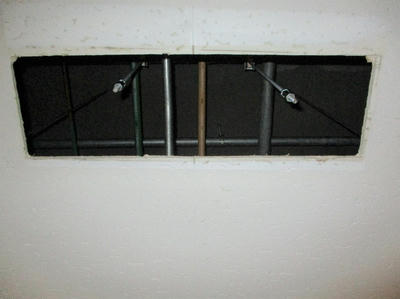

吊り天井の中にLANケーブルを通していきます。

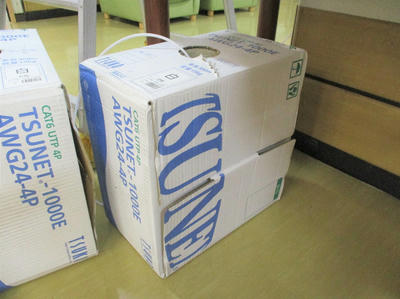

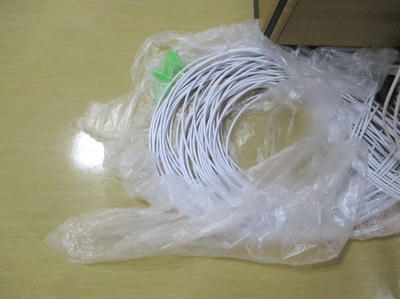

使うLANケーブルはこちら。「CAT6」の単線です。

「AWG24-4P」（通信工業株式会社）

学校では、
幹線ケーブルは「CAT6A（10Gbps）」以上が指定されているそうです。
【参考記事】「CAT6Aケーブルとは」（サンワサプライ株式会社HP）
【参考資料】「GIGAスクール構想の実現について」（文部科学省）

しかし、
①プロバイダーやHUBなどはほとんど1Gbps対応
②端末の台数もさほど多くない
③10年後はLANケーブルが無い時代が来るかも？
ということで、今現在コスパの良い「CAT6」にしました。
【前回記事】「スピードアップ作成（③LANケーブルの交換）」（2020.11.19）

総延長は、
１箱300m×４箱＝1,200mです！


点検口がないところは、LEDライトバーを取り外して通線します。

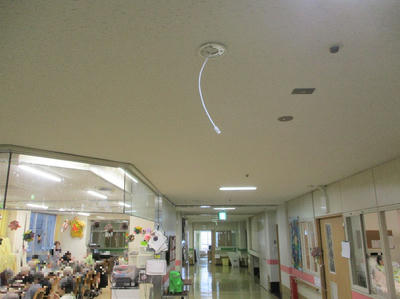

ベースを取り付け、天井からケーブルを出します。

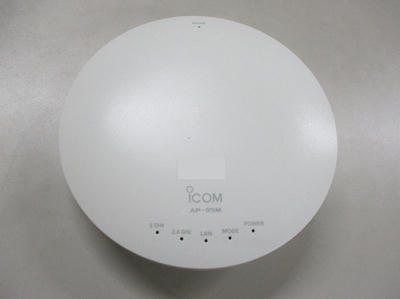

Wi-Fiルーターはこちら。

天井取り付けに適した形状です。

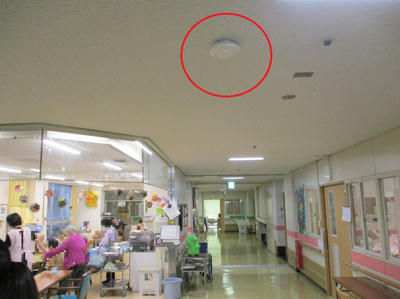

取り付け後はこんな感じ。


天井に取り付けるメリットは、
①電波が遠くまで届きやすい
②いじられにくい
③埃などよごれにくい
④配線がすっきりする
⑤電波干渉を受けにくい　などです。

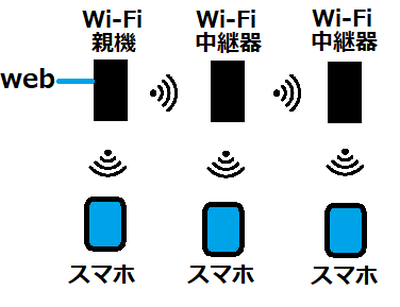

電波の弱い場所などは、Wi-Fiの「中継器」でつないでいく方法もあります。


最後に、

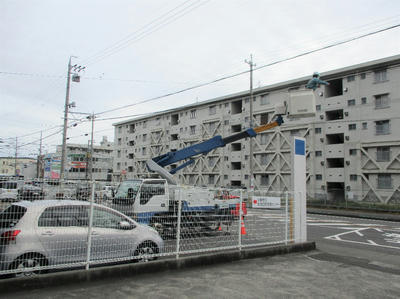

光ファイバーを引き込んで、苑内LANに接続して完了です。

工事はこれにて完了ですが、PCやネットワークの設定が残ってます。19台。笑

次回は、
「自分で出来るメモリ増設」についてお伝えします。お楽しみに！
